噴水引緯

來源：　發布時間：2011年05月09日

噴水織機是繼噴氣織機問世后不久出現的又一種無梭織機，由捷克人斯瓦杜（Svaty）發明，1955年第二屆ITMA上第一次展出了噴水織機。
噴水織機和噴氣織機一樣，同屬于噴射織機，區別僅在于噴水織機是利用水作為引緯介質，通過噴射水流對緯紗產生摩擦牽引力，使固定筒子上的緯紗引入梭口。由于水射流的集束性較好，噴水織機上沒有任何防水流擴散裝置，即使這樣它的筘幅也能達到兩米多。
噴水織機的水射流集束性好，加之水對緯紗的摩擦牽引力也大，從而使噴水織機的緯紗飛行速度、織機速度都居各類織機之首。
在噴水織機上，織物織成后需在織機上除去絕大部分水，故只適用于合成纖維、玻璃纖維等疏水性纖維紗線的織造，因此噴水織機在制織品種上有著局限性。
噴水織機與噴氣織機都是利用流體來引緯，所以引緯原理和引緯裝置都很相似，但其特有的裝置有噴射泵、水滴密封疏導和回收裝置、織物脫水干燥裝置等。噴水織機上與水接觸的部件要防銹。
一、噴水引緯原理

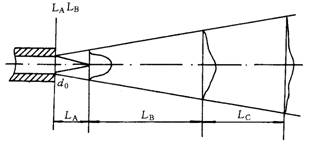

噴水織機的水射流與噴氣織機的射流相似，射流在噴嘴軸線上的速度最高，在等速核心區內速度相等，可按離開噴嘴的距離分為三段，如圖8-37所示。

圖8-37? 水射流斷面結構示意圖
（1）LA：被稱為初始段，這一段的長度就是核心區的長度，因此在初始段內的軸線上，各點的流速相等，等于水流噴出的速度。
（2）LB：被稱為基本段，這一段中由于射流周圍的空氣不斷地進入射流錐內，使射流的速度逐漸降低，射流截面逐漸擴大，但射流仍未出現分離現象，因而在基本段內的水流仍能起著牽引緯紗的作用。
（3）LC：被稱為霧化段，這一段中射流中的水滴出現分離，射流束解體，水滴霧化而消散在大氣之中，因而在霧化段內的水流已失去牽引緯紗的能力。
由此可見，噴水引緯主要依靠的是初始段和基本段內水射流對緯紗的牽引作用，從而織
機的引緯幅寬與LA

、LB的長度有關。根據實驗，各段長度與孔徑d0有如下關系：

水射流能夠用于引緯的長度大約為：

若以較大的噴嘴內徑d0＝2.8mm代入，則

水射流中水滴的速度因受空氣阻力而下降。空氣阻力F可用下式表示：

???????????????????????????? （8-16）
式中：

——空氣的密度；


——球體阻力系數；

——水滴半徑；


——水滴速度。
由于????????????????????????????????????????

式中：

——水滴質量

——水的密度
則，?????????????????????????????????????????????????????

其中，???????????????????????????????

根據初始條件

，

，可解得：

又有????????????????????????????????????????

則??????????????????????????????????????

根據初始條件

，

可解得：

??????????????????????????????? ??（8-17）
由此可見，水滴速度隨其通過的距離ｓ而呈負指數關系衰減，衰減的快慢還受到常量

值的影響。
二、噴水引緯裝置
噴水引緯系統主要包括噴射泵和噴嘴。
（一）噴射泵?
噴射泵是噴水織機引緯裝置中的主要部分，每臺噴水織機上都配有一臺噴射泵，它在織機一回轉中能提供可引入一緯的高壓水流。
噴射泵的工作方式分為定速噴射方式和定角噴射方式兩種。定速噴射方式的噴射泵，其柱塞將水吸入缸體的運動是靠凸輪驅動產生的，同時實現對彈簧的壓縮，但對已吸入到缸體內的水的加壓是利用彈簧的恢

復力驅使柱塞運動實現的，因此，與定速噴射方式對應的噴射泵被稱為彈簧泵，定速噴射方式的水速、水量和水壓不隨車速變化，而噴射角（噴射過程占織機主軸的角度）隨車速增加而增加，其特點是壓力調整較容易，目前基本都采用這種工作方式。
定角噴射方式的噴射泵，其柱塞將水吸入缸體的運動也是靠凸輪驅動產生的，對已吸入到缸體內的水的加壓也是由凸輪驅使柱塞運動實現的，因此，與定角噴射方式對應的噴射泵被稱為凸輪泵。定角噴射方式的水量和噴射角不隨車速變化，而水速和水壓隨車速增加而增加，其特點是壓力調整相當困難，故現很少采用。
噴射泵按其柱塞在織機上工作時的狀態又分為立式和臥式兩種。圖8-38所示為臥式吸入型彈簧泵，它由穩壓水箱、進水閥、出水閥、引緯水泵三個部分組成。

圖8-38? 噴水織機的噴射泵
1－角形杠桿? 2－輔助桿? 3－凸輪? 4－彈簧座? 5－彈簧? 6－彈簧內座? 7－缸套? 8－柱塞? 9－出水閥
10－進水閥? 11－泵體? 12－排污口? 13－調節螺母? 14－連桿? 15－限位螺栓? 16－穩壓水箱
1．穩壓水箱?
由穩壓水箱16（見圖8-38）向噴射泵提供引緯所需的水，其水位穩定，消除氣泡并進行了過濾。穩壓水箱的水流通過車間內的分配管路從進水孔送入穩壓水箱中，進水孔處裝有一自動開關，當水位達到規定液面時，在浮球作用下關閉進水閥，反之則開啟進水閥。濾網防止雜物進入泵體，通過橡膠管將穩壓水箱的出水孔和泵體的進水閥相連接。
2．進水閥和出水閥?
出水閥9和進水閥10（見圖8-38）都是一種球形閥，其作用原理也相同。當進水閥10的鋼球與閥座的下方密接封閉后能阻止水流進入，而出水閥9的鋼球與閥座的上方密接后，水流能從閥座邊孔流出。當柱塞8在凸輪作用下向左運動時，缸套７內為負壓狀態，進水閥10的鋼球接觸閥座下方密接，阻止水流流

出。當柱塞8在凸輪作用下向右運動，對水流加壓時，進水閥10關閉，而出水閥9打開，水流通過出水閥形成射流從噴嘴噴出。
３．引緯水泵?
主要由缸套7、柱塞8、彈簧5、彈簧座4、彈簧內座6、調節螺母13、凸輪3與角形杠桿１等組成（見圖8-38）。
凸輪3裝在織機墻板外側的副軸上，作順時針方向的轉動。當凸輪3由小半徑轉向大半徑時，通過角形杠桿１和連桿14拖動柱塞8向左運動，則彈簧內座6連同彈簧5一起向左運動，彈簧被壓縮，同時水流進入泵體。當凸輪3轉至最大半徑后，隨凸輪繼續轉動，角形杠桿１與凸輪脫離，角形杠桿被迅速釋放，柱塞8在彈簧5的作用下向右運動，對缸套內的水進行壓縮，增大的壓力使出水閥9打開，射流從出水閥經噴嘴射出，牽引著緯紗向前飛行。
引緯水泵的參數主要有柱塞動程、噴射水量、射流壓力和噴射開始時間等。
（１）柱塞動程的調節：
柱塞的最大動程取決凸輪大小半徑之差和角形杠桿長短臂的比值。該比值一定時，可通過限位螺釘15將柱塞動程調小，限位螺釘?shù)奈恢迷礁?，柱塞?dòng)程越小。
（２）噴射水量的調節：
在柱塞直徑一定時（從14～22mm共有5種，與織機筘幅有關，筘幅越寬，柱塞直徑也越大），則由柱塞的動程決定噴射水量，柱塞的動程減小，水量也隨之減小。
（３）射流壓力的調節：
射流壓力的大小與柱塞直徑、彈簧的剛度以及彈簧初始?jí)嚎s量有關。柱塞直徑和彈簧參數（彈簧的剛性系數為１５～２５N/mm范圍內）決定了噴射泵的射流最大壓力。當柱塞直徑和彈簧一定時，射流壓力靠調節彈簧初始?jí)嚎s量進行調整，將彈簧座4向右擰，則初始?jí)嚎s量增加，射流壓力增大，反之將減小。引緯水泵的最大壓力可達300～350N/cm2。
（４）噴射開始時間：
引緯凸輪大半徑脫離角形杠桿的瞬間即為噴射時間，因而由引緯凸輪在其軸上的固定相位決定。若要推遲噴射時間，只要松

開凸輪，逆時針轉過一個角度即可，反之，順時針轉過一個角度，就可提前噴射時間。
（二）噴嘴
噴水織機上只有一只噴嘴，整個引緯就是靠它完成的。由于水射流的集束性遠較氣流好，因而噴水織機的噴嘴比噴氣織機的短，但結構更為復雜和精密。
1．噴嘴?

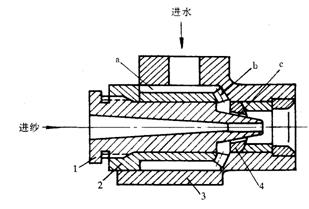

一種典型的噴嘴結構如圖8-39所示。它由噴嘴體３、導緯管１、噴嘴座２和

圖8-39? 噴嘴
1－導緯管? 2－噴嘴座? 3－噴嘴體? 4－襯管
襯管４等組成。壓力水流進入噴嘴后，通過環狀通道a和6個沿圓周方向均布的小孔b、環狀縫隙c，以自由沉沒射流的形式射出噴嘴。環狀縫隙由噴嘴管1和襯管4構成，移動噴嘴管1在噴嘴體2中的進出位置，可以改變環狀縫隙的寬度，調節射流的水量。6個小孔b對渦旋的水流進行切割，減小其旋度，提高射流的集束性。
水流壓力P與噴嘴噴出速度

之間存在一定的關系，可利用伯努利定理計算：

????????????????????????? （8-18）
式中：

、

——分別為大氣壓力和水的密度；

、

——分別為噴嘴入口與出口直徑；

、

——分別為局部阻力系數與流量系數。
通常計算的水速

較實際水速高，計算水速

、實際水速

、和緯紗速度

之間有如下經驗公式：

由于水的質量較空氣大得多，因此噴水織機要考慮水滴在飛行過程中因重力造成的下落，其進出梭口落差與噴射的初速、噴嘴噴出射流的角度、織機筘幅有關。為了保證引緯質量，工藝上要求在緯紗飛行的全過程中，水射流的軌跡不能與上、下層經紗相觸及，故在決定梭口高度及筘座動程時要考慮落差。
噴嘴水平安裝即水平噴射時，其落差為：

??????????????????????? （8-19）
如果其它條件不變，只是以仰角α噴射，且使射流最高點在上機筘幅中點處，則這時水射流落差為：

?????????????????????? ??（8-20）

因α很小，cosα≈１，則

由此可見，采用仰角噴射較水平噴射落差要?。常?，可消除落差對引緯的影響。
上機調整時，可根據下式確定仰角α：
????????????????????? （8-21）
由于α值很小，需十分準確地調整。
噴水引緯對水質要求較高，這是因?yàn)樗泻械碾s質會腐蝕和堵塞水泵、管道及噴嘴，輕者影響引緯，造成織疵，重者損壞機件，縮短機器壽命。機上用水需凈化，指標有濁度、ｐＨ值、硬度、正離子含量、負離子含量、高錳酸鉀消耗量和蒸發殘存物等。
三、噴水引緯的品種適應性
噴水引緯以單向流動的水作為引緯工質，這有利于織機高速。在幾種無梭引緯織機中，噴水織機是車速最高的一種，適用于大批量、高速度、低成本的織物加工。
噴水引緯通常用于疏水性纖維（滌綸、錦綸和玻璃纖維等）的織物加工，加工后的織物要經烘燥處理。
在噴水織物上，緯紗由噴嘴的一次性噴射射流牽引，射流流速按指數規律迅速衰減的特性阻礙了織機幅寬的擴展，最寬的織機幅寬為2.3m。因此，噴水織機只能用于窄幅或中幅的織物加工。
噴水織機可以配備多臂開口裝置，用于高經密原組織及小花紋組織織物的加工，如縐紋呢、緊密緞?lì)惪椢?、席紋布等。噴水織機的選緯功能較差，最多只能配用兩只噴嘴，進行混緯或雙緯色織造。使用兩只噴嘴的織機常用于織制緯紗左、右捻輪流交替的合纖長絲縐類或喬其紗類織物。
噴水引緯是消極引緯方式，梭口是否清晰是影響引緯質量的重要因素。
