性生活av,欧美大胆a,亚洲女则毛耸耸bbw

打印
字號
- 大
- 中
- 小
收藏

打緯與織物的形成

來源：　發布時間：2011年05月09日

在鋼筘把引入梭口的新緯紗推向織口，與經紗交織形成織物時，緯紗和經紗之間有一個比較復雜的受力過程，對織物形成有較大影響。
一、打緯開始階段
在平綜以后的初始階段，經緯紗開始相互屈曲抱合，產生摩擦作用，因而出現了阻礙緯紗移動的阻力。隨著緯紗移動阻力的出現，經紗張力亦稍稍增加，但由于此時鋼筘至織口的距離相當大，這種相互屈曲和摩擦的程度并不很顯著。隨著緯紗繼續被推向織口，經緯紗線間相互屈曲和摩擦的作用就逐漸增加。當緯紗被鋼筘推到離織口第一根緯紗一定距離時，就會遇到開始顯著增長的阻力。對于不同的織物品種，因經緯紗交織時的作用激烈程度不同，故阻力顯著增長的時間也不同。
二、鋼筘打緯到最前方及打緯阻力
在打緯開始以后，打緯作用波及織口，隨著鋼筘繼續向機前方向移動，織口將被推向前方，同時新緯紗在鋼筘的打擊下，將壓力傳給相鄰的緯紗。如圖9-8(a)所示，使織口處原第一根緯紗A向第二根緯紗B靠近，而第二根又向第三根緯紗C靠近，如此等等，相對于經紗略做移動。與此同時，經緯紗線間產生急劇的摩擦和屈曲作用，當鋼筘到達最前方位置時，這些作用最為劇烈，因而產生最大的阻力，這個最大的阻力稱為打緯阻力。此刻，鋼筘對緯紗的作用力也達到最大，稱為打緯力。打緯力與打緯阻力是一對作用力與反作用力。

圖9-8? 織物形成區的緯紗變化
1－經紗? 2－緯紗? 3－鋼筘
某一織物在織造時的打緯阻力或打緯力的大小，表示其緯紗打緊的難易程度。一定的織物在一定的上機條件下，打緊緯紗并使緯密均勻所需的打緯力是不變的。在織機開車和運轉過程中，打緯力的變化會引起緯紗打緊程度的變化，嚴重時使織物緯密發生改變，產生緯向稀密路織疵。
打緯阻力是由打緯時經緯紗之間的摩擦阻力和經緯紗變形產生的彈性阻力迭加而成。在整個打緯過程中，摩擦阻力和彈性阻力所占的比例是在變化的，在打緯的開始階段，摩擦阻

力占主要分量，隨著打緯的進行，經紗對緯紗的包圍角越來越大，緯紗之間的間距越來越小，彈性阻力迅速增加，對于大多數織物而言，彈性阻力往往超過摩擦阻力。
打緯阻力的大小在很大程度上取決于織物的緯密，緯密越大，打緯阻力也越大，且打緯阻力隨緯密增加而增大的速率較大。經密增加也將造成打緯阻力增加，但其影響不及緯密大。在其它條件相同時，平紋組織的織物因經緯紗的交織次數多，因而其打緯阻力較斜紋、緞紋組織的織物大。紗線表面摩擦系數大、紗線剛性好的織物，其打緯阻力大；經緯密相同時，紗線直徑大，打緯阻力也大。
三、打緯過程中經緯紗的運動
自打緯開始至打緯結束，經緯紗的移動也是一個復雜的過程，可用圖9-9的模型說明。

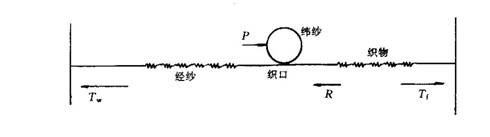

圖9-9? 打緯時經紗和緯紗的移動
在打緯開始之前，緯紗相對經紗的移動阻力可忽略，即打緯阻力R很小，經紗張力Tw等于織物張力Tf。打緯開始以后，隨著緯紗向前移動，打緯阻力顯著增加。當打緯阻力R大于經紗張力Tw與織物張力Tf之差時，緯紗將和經紗一起移動，結果經紗被拉伸而產生伸長，經紗張力增加。同時，織物回縮，其張力下降，使經紗和織物的張力差(Tw-Tf)變大。當打緯阻力小于經紗和織物的張力差時（R﹤Tw-Tf），緯紗將作相對于經紗的移動。隨著緯紗推向前方，經緯紗間摩擦作用及屈曲程度顯著增加，使阻礙緯紗移動的阻力也大為增加，當這個阻力又超過經紗與織物的張力差時，經紗將重新和緯紗一起向織口移動，這種移動又引起經紗張力的增大和織物張力的減小，隨后又將出現緯紗相對于經紗的移動。由此可見，在打緯期間，經緯紗線運動的性質是不斷變化的，即緯紗和經紗一起移動及緯紗相對于經紗移動是相互交替地進行的。
筘座到達最前方以后便向機后移動，在最初階段，織口是隨著鋼筘向機后移動的，這種移動直到經紗張力和織物張力相等時為止。然后鋼筘便離開織口。在鋼筘停止對織口作用后，織口處的緯紗在

經紗的壓力作用下，便離開已穩定的緯紗向機后方向移動，如圖9-8中(b)所示，剛打入的新緯紗移動最大，原織口中第一根緯紗A次之，第二根緯紗B又次之，如此等等，待以后逐次打緯時，這時緯紗將緊密靠攏，逐漸依次過渡為結構基本穩定的織物的一部分。
由上述可見，織物的形成并不是將剛納入梭口的緯紗打向織口后即告完成。而是在織口處一定根數緯紗的范圍內，繼續發生著因打緯而使緯紗相對移動和經緯紗線相互屈曲的變化，只有在這個范圍以外，織物才獲得基本確定的結構。也就是說，織物是在織物形成區內逐漸形成的。

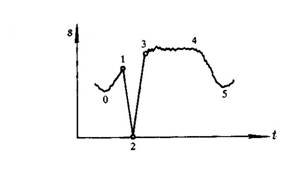

在織物形成過程中，織口的前后移動如圖9-10所示。圖中線段1～2為織口在鋼筘推動下向機前方移動，它在縱坐標上的投影，稱為打緯區寬度；而線段2～3為織口隨鋼筘向機后方向移動。由于織機工作區內存在著一定長度的經紗和織物，并且它們的剛度不同，往往在張力作用下織口移向后方，待下次打緯時再被迫推向前方。線段3～4是綜框處于靜止時期，織口的位移不大，由于經紗的放送，曲線略有波動，線段4～5為梭口閉合時期，經紗張力逐漸減小。線段0～1表示綜平后梭口逐漸開啟，經紗張力增大，織口向機后移動的情況。由此可見，織口的位移表示了經紗和織物張力的變化情況。

圖9-10? 織口的移動
在生產實際中，織口移動的大小，對織造工藝能否順利地進行有很大的影響。如果織口的前后移動，超過綜絲在其支架上的前后擺動以及綜絲發生彎曲變形的范圍，那末，將產生紗線相對于綜眼的移動；加上打緯時經紗通常具有最大張力，便引起綜眼對紗線以摩擦功表示出來的較大的摩擦作用。織口移動愈大，這種摩擦作用也愈劇烈，在多次作用下，使粗細節處的紗線結構變壞，最后出現斷頭。為此，在工廠中常以目測打緯區寬度的大小，來判別所定有關工藝參數是否合理。
在生產實際中，打緯時打緯阻力的大小隨織物結構、紗線性能等因素而異。例如在織制緊密度較小的輕型織物時，

紗線間相互的阻力也較小，可以在較小的經紗張力情況下進行打緯。此時，織物形成區內所包含的緯紗數較少，打緯區寬度亦較小，甚至織物形成的過程，有以打入此根緯紗為終結的。
在織制緊密度較大的織物時，紗線相互間的作用加強，打緯的阻力增大，打緯區寬度亦較大，經紗張力增加。在這種情況下，織物形成區內所含的緯紗數較多，換句話說，打入的緯紗要經過較大的織物形成區，才能與經紗穩定地交織。
在其它情況相同而織物組織不同時，打緯時經紗張力將有變化。織造平紋織物時，打緯時經紗張力最大，而織造緞紋組織時則較小，這時因為織造平紋織物時，經緯紗交織點多，打緯阻力較大，打緯區寬度亦較大，而織造緞紋織物時，經緯紗交織點少，打緯阻力和打緯區寬度較小之故。
在紗線特數相同的情況下，由于毛經的彈性比棉經大，制成同種結構的織物時，毛織物的打緯區寬度將比棉織物的大。
因此，在以目測打緯區寬度的大小來鑒別有關工藝參數是否合理時，還應顧及原紗性能和織物結構的因素。

1 2 3 4
