一、織機傳動機構的要求?
織機是極為復雜的機器，具備五大機構和一些輔助機構，而且各個機構之間要求有嚴格的時間及工藝配合。所以傳統織機的開口機構、引緯機構、打緯機構和卷取機構一般采用齒輪或齒型帶傳動形式；送經機構一般通過三角皮帶輪進行傳動，送經量則通過經紗張力來進行調節。新一代高速無梭織機則采用多個電機分別傳動各個機構的方式，其運動配合則由中央處理器進行控制，保證各運動之間的時間協調。
二、有梭織機的傳動系統
1．有梭織機的傳動機構
在有梭織機上，首先由電動機通過皮帶傳動驅動主軸回轉，再由主軸傳動其它機構。

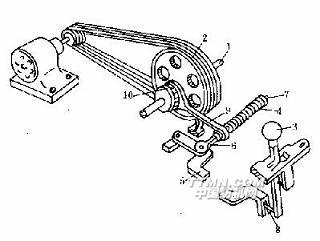

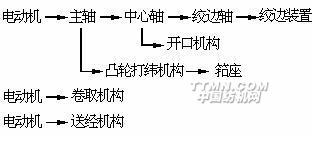

如圖11-1所示，電動機通過2～3根A型三角皮帶傳動織機主軸1，再由主軸通過主軸齒輪2及中心軸齒輪3 傳動中心軸4。主軸與中心軸的轉速比為2:1。主軸通過牽手5使筘座腳6擺動，帶動鋼筘打緯。同時，由筘座腳傳動送經機構和卷取機構，由織機的中心軸驅動開口機構、投梭機構、斷經自停機構以及斷緯自停機構。這樣就帶動了全機的運轉。有梭織機的傳動系統如下：
三、無梭織機的傳動系統
無梭織機的傳動系統相對于有梭織機來說，由于其機構功能較多而更為復雜。各種不同的無梭織機也采取相類似的傳動方式，但是根據織機的種類、型號、性能、生產廠家的不同而有所區別。
1．噴氣織機傳動系統

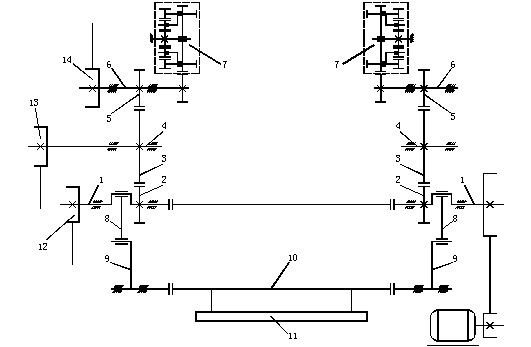

傳統的噴氣織機的傳動系統如圖11-2所示。主電動機通過組合型三角皮帶傳動織機主軸1，由主軸通過主軸齒輪2及中心軸齒輪3傳動中心軸4，再由中心軸齒輪3和絞邊軸齒輪5傳動絞邊軸6。主軸與中心軸的轉速比為2:1，與絞邊軸的轉速比為1:1。窄幅噴氣織機通常通過四連桿裝置驅動打緯機構，主軸通過連桿機構的牽手8使擺臂（筘座腳）9往復擺動，帶動鋼筘打緯。同時，由絞邊軸傳動絞邊機構7，并通過三角皮帶輪14傳動送經機構。另外主軸通過齒型帶輪
