產品名稱：直流無刷電機
產品型號：無刷伺服Series
使用材料：-
產品規格：-
所屬分類：直流無刷電機系列
文檔下載：點擊下載PDF文件無刷伺服Series
產品簡介：
HIGHPERFORMANCEBRUSHLESSDCMOTOR(直流無刷電機)
GeneralSpecifications(詳細說明)：
WindingType…………………………………………………Star
TemperatureRise…………………………………………120℃electricalangle
InsulationClass…………………………………………B
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………700VAC1minute
ElectricalSpecifications(技術數據):
| Model | 42BLF02-003SV1024 | 52BLF02-005SV1000 |
| Number of Poles | 8 | 8 |
| Number of Phases | 3 | 3 |
| Nominal voltage VDC | 24 | 24 |
| Rated speed RPM | 4000 | 3000 |
| Rated Torque N-m | 0.13 | 0.4 |
| Rated Current Amps | 3.4 | 7.8 |
| Output Power Watts | 52 | 125 |
| Peak Tourque1 N-m | 0.38 | 1.2 |
| Peak Current Amps | 10.2 | 23.5 |
| Torque constant N-m/A | 0.036 | 0.066 |
| Back EMF V/kRPM | 3.8 | 6.3 |
| Rotor inertia g·cm² | 48 | 170 |
| Body Length(L) mm | 47 | 80 |
| Mass kg | 0.48 | 1 |
| PPR 編碼器線數 | 1024 | 1000 |
Caution：Peak Torque is provided for the purpose of performance calculations only,Operate near,or at this condition will result in motor damaged.
峰值力矩僅作為參數參考，接近或在此條件下長時間使用，將導致電機損壞。
Note：We can also manufacture products according to customer's requirements.以上僅為代表產品，派生產品可根據客戶要求制作。

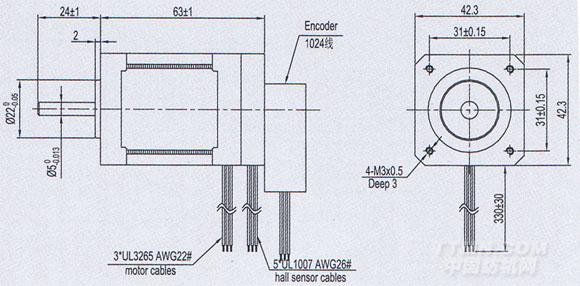

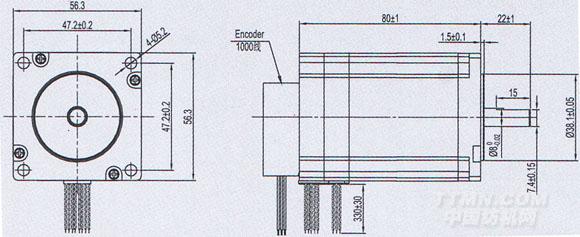

Mechanical Dimensions(外型圖):
.jpg)
Wiring diagram(接線圖):
.jpg)
