氣動V形牽伸裝置參考工藝
發布時間：2011-10-09

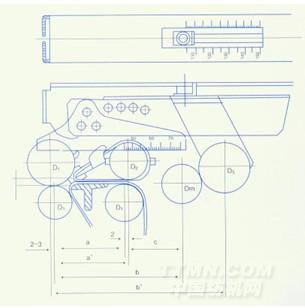

羅拉幾何配制
.jpg)
D1和D3=30皮輥殼重新磨礪的最小直徑為28
D1和D3=28皮輥殼重新磨礪的最小直徑為26
.jpg)
羅拉壓力調整值
氣動裝置中的壓力應在0.10-0.20Mpa范圍內調整，相應的前羅拉加壓值為160-220牛頓，中羅拉加壓值為130-170牛頓，后羅拉加壓值為150-220牛頓。
|
纖維長度
|
壓力表調節壓力（Mpa)
|
上羅拉壓力（牛頓）
|
||
|
前
|
中
|
后
|
||
|
40
|
0.18
|
220
|
160
|
180
|
|
0.16
|
200
|
150
|
170
|
|
|
0.14
|
180
|
140
|
160
|
|
|
0.12
|
160
|
130
|
150
|
|
|
50
|
0.2
|
220
|
170
|
200
|
|
0.18
|
200
|
160
|
190
|
|
|
0.16
|
180
|
150
|
180
|
|
|
0.12
|
160
|
140
|
170
|
|
|
60
|
0.18
|
220
|
160
|
220
|
|
0.16
|
200
|
150
|
200
|
|
|
0.14
|
180
|
140
|
180
|
|
|
0.12
|
160
|
130
|
160
|
|
牽伸工藝計算：按不同機種的相應說明書

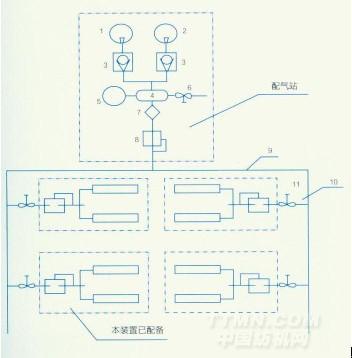

推薦配氣系統按下示原理圖配制（用戶自理）
.jpg)
“1”、“2”-空壓機（0.3m/3、一臺工作，一臺備用）
“3”--------單向閥
“4”--------儲壓罐
“5”--------壓力表
“6”--------截止閥
“7”--------氣水分離器
“8”--------減壓閥
“9”--------1”鋼管
“10”-------1/4”鋼管
“11”--------1/4”截止閥
