JYFO系列蜂窩除塵機組
發布時間：2012-04-09

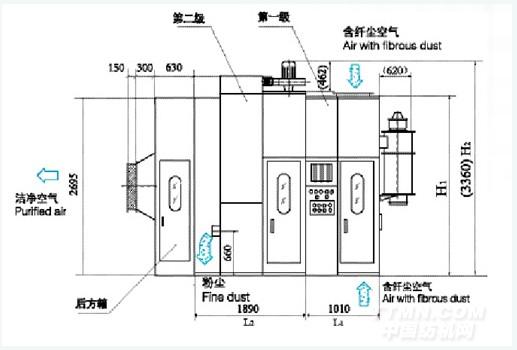

.jpg)
JYFO系列蜂窩式除塵機組是精亞集團在除塵領域的特色產品，廣泛應用于棉、毛、麻、化纖、造紙、煙草等輕紡工業，可有效過濾和收集纖塵，凈化空氣。
工作原理簡述：
由第一級除塵機組和第二級除塵機組構成。第一級主要過濾、分離、收集被處理空氣中的纖維和塵雜；第二級主要過濾、分離、收集第一級過濾后空氣中的微粒粉塵，使空氣凈化到可以回用或排放的標準。
規格尺寸（表一）
| 型號規格 Type and Specification | JYFO-Ⅲ-4 | JYFO-Ⅲ-5 | JYFO-Ⅲ-6 | JYFO-Ⅲ-7 | JYFO-Ⅲ-8 | ||
| 第一級 Stage （Ⅰ） |
圓盤 Disc |
盤徑 Disc diameter (mm) | Φ1600 | Φ2000 | Φ2300 | Φ2600 | Φ2600 |
| 過濾面積 Filter area (m2) | 1.80 | 2.94 | 3.77 | 4.67 | 4.67 | ||
|
濾網Media(目/英寸 mesh/inch) |
（不銹鋼絲網 stainless steel net）60-120 mesh/inch | ||||||
| 尺寸 Size |
長度Length L1(mm) | 1010+620（輔機 Fiber Compactor）=1630 | |||||
| 寬度Width B1(mm) | 1740 | 2130 | 2520 | 2910 | 3300 | ||
| 高度Height H1(mm) | 2580 | 2855 | |||||
| 重 量 Weight (kg) | 650 | 700 | 770 | 850 | 950 | ||
| 裝機容量 Total Power (kw) | 3.12 | ||||||
| 第二級 Stage （Ⅱ） |
塵籠 Dust |
數量Quantity(只/排) | 24/4 | 30/5 | 36/6 | 42/7 | 48/8 |
| 過濾面積 Filter area (m2) | 17.6 | 22.0 | 26.4 | 30.8 | 35.2 | ||
| 濾料Fiter material | JM系列 | ||||||
| 尺寸 Size |
長度 Length L2(mm) | 1890 | |||||
| 寬度 Width B2(mm) | B1+350（輔機 Fiber Compactor） | ||||||
| 高度 Height H2(mm) | (3360) | ||||||
| 重 量 Weight (kg) | 1220 | 1340 | 1460 | 1580 | 1700 | ||
| 裝機容量 Total Power (kw) | 3.69 | ||||||
| 兩級 Stage （Ⅲ） |
尺寸 Size |
長度Length L(mm) | 2900+620=3520 | ||||
| 寬度Width B(mm) | B1+350（輔機 Fiber Compactor） | ||||||
| 高度Height H(mm) | (3360) | ||||||
| 重 量 Weight (kg) | 1870 | 2040 | 2230 | 2430 | 2650 | ||
| 裝機容量 Total Power (kw) | 6.81 | ||||||
性能參數（表二）
| 型號規格 Type and Specification |
處 理 風 量 Air-handling volume ×104 （m3/h） | 阻力 Pressure drop （pa） |
效率 Filtering Efficieny （%） |
|||||
| 除 塵 系 統 Filtering system | 回風過濾 Return air filtering |
|||||||
| 廢 棉 Cotton waste |
粗特紗 Low count yarn |
中特紗 Mediu mcount yarn |
細特紗 Fine count yarn |
化纖紗 Chemical fiber yarn |
||||
| JYFO-Ⅲ-4 | 1.4-1.6 | 1.6-2.0 | 2.0-2.4 | 2.4-2.8 | 2.8-3.4 | 3.2-4.0 | ≤250 | ≥99 |
| JYFO-Ⅲ-5 | 1.8-2.0 | 2.0-2.5 | 2.5-3.0 | 3.0-3.5 | 3.5-4.2 | 4.0-5.0 | ||
| JYFO-Ⅲ-6 | 2.1-2.4 | 2.4-3.0 | 3.0-3.6 | 3.6-4.2 | 4.2-5.0 | 4.8-6.0 | ||
| JYFO-Ⅲ-7 | 2.5-2.8 | 2.8-3.5 | 3.5-4.2 | 4.2-4.9 | 4.9-5.8 | 5.6-7.0 | ||
| JYFO-Ⅲ-8 | 2.8-3.2 | 3.2-4.0 | 4.0-4.8 | 4.8-5.6 | 5.6-6.6 | 6.4-8.0 | ||
