亚洲精品国产suv一区88_日本色站_国产在线视频一区二区三区_毛片大全免费看_99爱视频_中国精品女厕toilet22_中午字幕在线观看_黄色免费片_看一级黄色片_边做边爱视频_在线免费观看黄_日本午夜一区二区三区_国模丫头1000人体_阿娇全套94张未删图久久_草草影院欧美

武漢紡織工學院 曾慶福 趙祥風株洲麻紡印染廠 王運來 曾林泉

苧麻織物具有許多優良性能，但它的手感差，抗皺性能更差。而經常規樹酯整理后，苧麻織物強損極大，幾乎沒有實用價值，多年來，人們做過大量的研究工作［1—4］。但對提高苧麻織物樹酯整理后的抗皺而又不過分損傷強力的防脆化措施報道 甚少，尚缺乏有效方法，本文以２Ｄ及ＷＰＵ為整理劑，添加新型防脆化劑，進行了大量的試驗工作。

１.材料方法1.1.織物36×36初漂純麻半制品，和拉幅后染色成品。1.2.藥品ＤＭＤＨＥＵ(40%) 市購水溶性聚氨酯ＷＰＵ 市購防脆化劑 Ｅ－４ Ｅ－８自制1.3.測試方法(1)懸垂系數：按ＦＪ５３９－８４在ＹＧ８１１織物懸垂儀上測定。(2)回彈性：按ＧＢ４２９－７８在ＹＧ５４１Ａ織物折皺彈性儀上測定。(3)斷裂強度：按ＧＢ４２3－７８在ＹＧ２６Ａ－２５０織物強力機上測定1.4.試驗方法工藝：二浸二軋(軋余率80%)→80℃烘干→焙烘(150℃×15min)

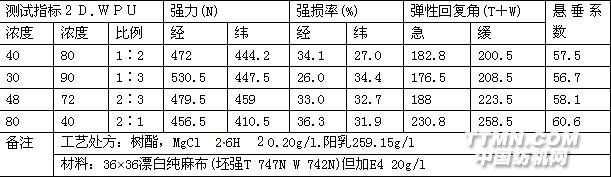

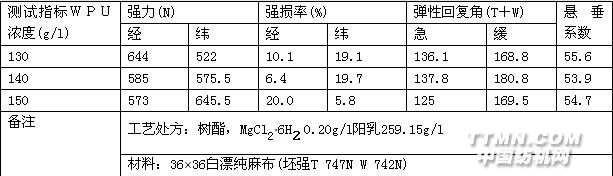

２.結果與討論：2.1. ２Ｄ與ＷＰＵ用量的影響２Ｄ與ＷＰＵ兩種樹酯整理劑整理效果如表1..從表1中可看出，單獨使用2D時，彈性好、強損大，單獨使用ＷＰＵ時，強損少，手感好。２Ｄ與ＷＰＵ各半分配時，各項指標在二者之間。由于２Ｄ性能已為人們所熟知，增加用量只會增加強大的強損，那么增加ＷＰＵ的用量，是否會使彈性提高呢?為此我們進行增加?。祝校沼昧康恼碓囼灒Y果如表2表1. ２Ｄ、ＷＰＵ、２Ｄ/ＷＰＵ整理效果比較：表2. 不同濃度ＷＰＵ的整理效果從表2中可看出，提高ＷＰＵ濃度，其強損小，回彈性差，且手感粘糯過高地提高ＷＰＵ濃度，其懸垂性不高，彈性也達不到要求。所以不能從提高ＷＰＵ濃度來改善織物的整理效果。由于ＷＰＵ與２Ｄ合用，有利于降低游離甲醛［5］。所以，我們采用２Ｄ與ＷＰＵ混合配比的方法進行試驗，結
