東華大學紡織學院 曾躍民 嚴灝景香港理工大學紡織服裝學院 胡金蓮

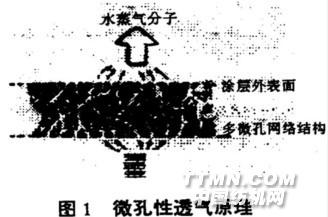

1、織物的防水透氣機理 可分物理透濕和功能透濕，主要有以下4種方式。１.1、利用水滴的最小直徑與水汽或空氣的直徑之間的差異來實現，即采用織物的經緯交織間的孔隙或織物復合物的孔徑介于水滴最小直徑與水汽或空氣的直徑之間，達到防水透氣的目的。基于這一原理設計的防水透氣的織物有超細高密織物、特高密度的棉織物等。這類織物的透濕類型屬于紗線間孔隙的自然擴散。高密織物由于輕薄耐用，透濕性好，柔軟，懸垂性好，防風，廣泛用于體育、戶外活動服裝上。主要缺點是防水性差，由于織物密度大，織物的撕裂性能差，紡紗必須特殊處理，生產成本高，加工困難。1.2、采用微孔高聚物薄膜，使薄膜微孔(微孔直徑大約lnm)的孔徑介于水滴與濕氣之間，將薄膜與織物復合賦予織物防水透氣功能，如圖1。.jpg)
復合通過層壓或涂層工藝實現。微孔的產生有多種方式；可通過對薄膜的雙向拉伸產生微孔；也可在高聚物上填加填料(如陶瓷)使高聚物與填料之間形成孔隙;也可以通過相分離(聚氨酯的濕法)產生微孔；還可以機械方式利用打孔技術(如激光)使無孔膜形成微孔。 1.3利用高聚物膜的親水成分提供了足夠的化學基團作為水蒸氣分子的階石，水分子由于氫鍵和其他分子間力，在高濕度一側吸附水分子，通過高分子鏈上親水基團傳遞到低濕度一側解吸，形成"吸附→擴散→解吸"過程，達到透氣的目的，如圖２。.jpg)
圖2親水性透氣原理 親水成分可以是分子鏈中的親水基團或是嵌段共聚物的親水組分，其防水性來自于薄膜自身膜的連續性和較大的膜面張力。用薄膜與織物進行層壓/涂層賦予織物防水透氣功能。１.4、利用形狀記億高聚物的特性。形狀記憶高聚物在玻璃化轉變溫度Tg區域，由于分子鏈微布朗運動而使透氣性有質的突變，而且其透氣性能隨外界溫度的變化而變化，即智能化功能，尤如人體皮膚一樣，能隨著外界溫濕
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
