曾林泉，陳啟宏，譚友明
棉織物具有柔軟和吸水特性，但棉也存在易起皺、尺寸不穩定等缺點。在棉織物各種后整理中，棉府綢的防皺免燙整理一直是個難點。本文介紹采用低甲醛樹脂對純棉府綢進行免燙整理，選擇適宜的催化劑和添加劑，優化工藝條件，可獲得較好的效果。
1 試驗材料及方法1．1 材料9．7×2／9．2×2 524／283純棉府綢半漂布，織物克重162 g／m ，布面pH值5．73。低甲醛樹脂整理劑NEC及配套助劑(Clariant公司)、F．ECO及配套助劑(BASF公司)、CEN及配套助劑(泰益公司)。1．2 測試方法干折皺回復角 采用AATCC 66方法測定；斷裂拉伸強力 采用ASTM D1682方法測定；撕破強力 采用ASTM D1424方法測定；DP級采用AATCC 135方法測定。1．3 整理工藝流程浸軋整理液(軋液率75％)一烘干一焙烘一(后處理)

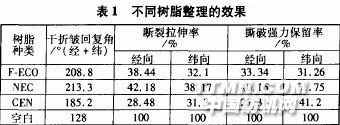

2 結果與討論2．1 單因素分析2．1．1 不同樹脂整理的影響不同樹脂對整理效果的影響結果見表1。.jpg)
由表1知，NEC樹脂整理織物的干折皺回復角(經+緯)最大，強力保留率也較好，因此選用低甲醛樹脂整理劑NEC做進一步試驗。2．1．2 整理劑濃度的影響.jpg)
.jpg)
由圖1、2看出，隨著整理劑濃度增加，織物的干折皺回復角逐漸增加,而織物強力逐漸下降。由于樹脂濃度增大，提高了樹脂與纖維素分子間的共價交聯度限制了纖維素結構單元的相對位移。因此，在增加織物的抗皺性能的同時降低了織物的強力。
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
