E.Heck（德國）
在2004年秋季．德國Gerhardvtln Clewe公司從德國Bruckner烘干技術公司定購了一套通用7段單層Power-Line拉幅機，專門用于涂層、烘干和熱定型工藝。由于經濟原因并確保滿足單層拉幅機操作授權的規則和條件，該公司同時也安裝了帶有如下Bruckner部件的全套三步驟排氣處理系統 Eco-Heat熱回收系統(步驟1)，帶有集霧氣的AIR-CLEAN渦流空氣除塵器(步驟2)和帶有自動清潔單元的AIR—CLEAN兩步靜電除塵器(步驟3)(圖1)。.jpg)

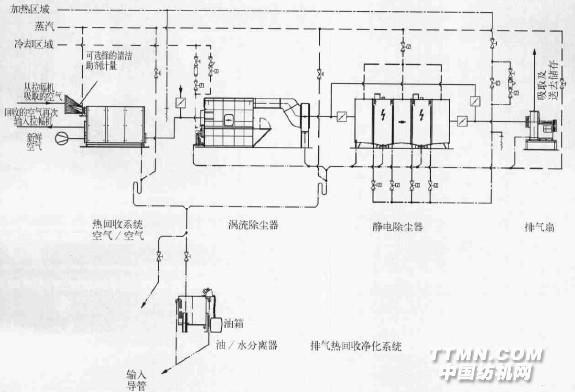

圖1 全套三步驟Bruckner排氣處理系統包括回收熱空氣／空氣(步驟1)、渦流洗凈器(步驟2)和靜電除塵器(步驟3)
1 van Clewe集團Gerhard Van Clewe公司從1954年成立起就專注于紡織品的干態和濕整理。Gerhard Van Clewe公司在好幾個類型的排氣處理系統方面已經獲得了廣泛的經驗。基于以上這些成果，Van Clewe管理層在2004年慎重決定為Brtickner Eco技術提供三步驟排氣處理系統(圖2)。.jpg)

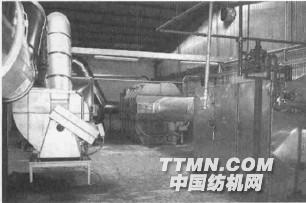

圖2 節約成本并保護環境：正在Van Clewe(德國博霍爾特)使用的全套三步驟Bruckner排氣處理系統
2 ECO-HEAT熱回收系統(步驟1)采自單層拉幅機的熱空氣，以交叉逆流方式引導到熱交換器并為拉幅工藝加熱新鮮空氣。依據干燥溫度，使用排氣的熱能將使拉幅機中干燥工藝的熱消耗減少12％ ～15％。當拉幅機被用于熱定型工藝時，熱回收系統可使熱消耗減少高達33％。有12個可分別替換的模塊的熱交換系統的模塊結構，連同內置的時間間隔控制蒸汽噴射清潔(必要時可加入清潔劑)，確保了便攜式清潔器用蒸汽或超聲波徹底清潔模塊成為可能。該系統包括備用／置換模塊以避免機器由于清潔模塊而停止運行。與固定的熱交換系統相比較，該標準設計有使熱交換器的性能處于最優的優點，
3 AIR-CLEAN排氣清潔系統(步驟2)熱回收系統的下游便是帶有分離集霧器的渦流除塵器。在這一單元，排氣得以進 步冷卻，而且在這過程中形成的一部分氣溶膠被分離入水。空氣中的水溶性和易揮發成分通過與水的強烈接觸被吸收，并持續地或間隔地排出該系統。
4 AIR—CLEAN (步驟3)
