二相步進電機驅動器ND118
時間：2012年01月17日
深圳市雷賽智能控制股份有限公司 |
|
| 聯系人: | 電話:0755－26433338(20線） |
| 傳真:0755－26402718 | 地址:深圳市南山區登良路25號天安南油工業區二棟三樓 |
| 郵編:518052 | 郵箱:info@leisai.com |
| 網址:http://www.leisai.com | |
.jpg)
主要特點
ND1182
產品特性
■高性能、低價格、低噪聲
■高速力矩大
■供電電壓達70-150VAC
■輸出電流峰值可達8.2A(均值5.86A)
■細分精度多達16檔可選
■可驅動4、6、8線兩相步進電機
■具有過壓、欠壓、短路等保護功能
■光隔離差分信號輸入，脈沖響應頻率最高可達300KHz
■單/雙脈沖功能
產品概述

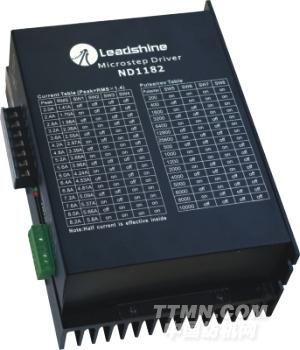

ND1182是雷賽公司最新推出的一款采用精密電流控制技術設計的高細分步進電機驅動器，適合驅動86-110型各種品牌的兩相混合式步進電機。由于采用了先進的抗噪聲控制方法，能大幅度降低電機運轉時的噪聲和振動 ，使得步進電機運轉時的噪聲和平穩性趨近于伺服電機的水平。和市場上的大多數其它細分驅動器相比，步進電機和驅動器的發熱量降幅達15-30%。
主要應用領域
適合各種大中型自動化設備和儀器，例如：雕刻機、貼標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高速度、高精度的設備中應用效果特佳。
電氣規格
|
說明
|
單位
|
最小值
|
典型值
|
最大值
|
|
輸出電流
|
A
|
0.7
|
-
|
8.2
|
|
輸入電源電壓
|
VAC
|
70
|
110
|
150
|
|
控制信號輸入電流
|
mA
|
7
|
10
|
16
|
|
步進脈沖頻率
|
KHz
|
0
|
-
|
300
|
|
脈沖低電平時間
|
μs
|
2
|
|
|
|
絕緣電阻
|
MΩ
|
500
|
|
|
工作電流設定
|
輸出峰值電流
|
輸出參考電流
|
SW1
|
SW2
|
SW3
|
|
0.7A
|
0.5A
|
off
|
off
|
off
|
|
1.2A
|
0.86A
|
off
|
off
|
off
|
|
1.72A
|
1.23A
|
off
|
off
|
on
|
|
2.2A
|
1.57A
|
off
|
off
|
on
|
|
2.75A
|
1.96A
|
off
|
on
|
off
|
|
3.28A
|
2.34A
|
off
|
on
|
off
|
|
3.75A
|
2.68A
|
off
|
on
|
on
|
|
4.22A
|
3.01A
|
off
|
on
|
on
|
|
4.72A
|
3.37A
|
on
|
off
|
off
|
|
5.2A
|
3.71A
|
on
|
off
|
off
|
|
5.78A
|
4.13A
|
on
|
off
|
on
|
|
6.25A
|
4.46A
|
on
|
off
|
on
|
|
6.78A
|
4.84A
|
on
|
on
|
off
|
|
7.31A
|
5.22A
|
on
|
on
|
off
|
|
7.81A
|
5.58A
|
on
|
on
|
on
|
|
8.2A
|
5.86A
|
on
|
on
|
on
|
